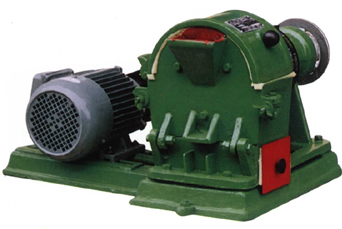

園盤粉碎機主要用于中等硬度礦石粉碎，是冶金、地質、建材、化工等行業實驗室或化驗室中，對物料粉碎的必備設備。
主要技術參數
型號：Φ175型 磨盤直徑： 150毫米
給料*大粒度2-3毫米 出料粒度：1-0.15毫米
生產率：25公斤/小時 主軸轉速：780轉/分鐘
電機型號：Y909-4 轉速：1400轉/分鐘
電機功率：1.1千瓦
結構及工作原理：本機器主要由機體、底座、主軸、活動盤、固定盤、端蓋及料斗等構成，經三角帶將動力傳給皮帶輪帶動主軸旋轉，使活動盤固定盤相對運動，從而使試樣粉碎，出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。機體、端蓋、上蓋組成一個工作室，物料粉碎在工作室內進行，物料從端蓋上方的加料口中加入，進入兩磨盤中間，由于擠壓作用試樣粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。調節機構的原理是，松開大手輪，旋轉小手輪，使調節螺桿轉動推動主軸，使活動盤前進或后退。從而調節了兩磨盤的間隙，達到調節的物料粒度的目的。
