Q37系列雙鉤式拋丸清理機
Q37系列標準設備規格分類：Q376、Q376雙鉤、Q378、Q378雙鉤、Q3710、 Q3710雙鉤、Q3720、Q3720雙鉤
產品特點：
無地坑、結構緊湊、生產率高。
產品用途：
此設備適用于多品種、中小批量工件的表面清理。隨著吊鉤載重量的加大，用來取代臺車式清理機清理大件的做法也日益增多。
設備主要技術參數：
項目 單位 Q376 Q376雙鉤 Q378 Q378雙鉤 Q3710 Q3710雙鉤 Q3720 Q3720雙鉤
清理工件直徑 mm Ø800 Ø800 Ø1000 Ø1000 Ø1200 Ø1200 Ø1500 Ø1500
清理工件高度 mm 1200 1200 1500 1500 1500 1500 2000 2000
單鉤吊重 kg 500 500*2 1000 1000*2 1000 1000*2 2000 2000*2
拋丸器功率 kw 7.5*2 7.5*2 11*2 11*2 15*2 15*2 15*3 15*3
功率 kw 21.7 22.7 33.5 35.2 46.2 47.9 67.7 71.1

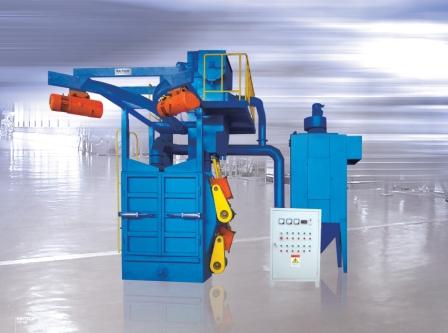

吊鉤式自動拋丸機由拋丸機、拋丸室、吊鉤傳送器、丸料提升設備、丸塵分離器、丸料循環機構、粉塵過濾器、電控箱組成；設備傳動采用循環吊鉤旋轉式，，當設備檢測到工件進入設定拋射工位后，開啟供丸系統，開始拋丸，工件鉤吊在吊鉤上在拋丸工作室中緩慢旋轉，旋轉時把工件的各個表面都暴露在噴丸流，鋼丸通過拋丸機拋射在工件的表面進行除銹、強化工作；完成除銹、強化工作后的鋼丸落入回收斗中借助電動機驅動。
1、綠色環保，工作中無污染
2、布置合理拋丸器，完全解決復雜工件的死角，工件處理表面均勻一致。
3、自動化程度高，拋丸、工件進給、工件旋翻、工件循環、丸料循環、粉塵過濾均自動完成。
4、吊鉤采用定位、定時出、進，可針對不同工件進行調節。
5、設備設置了互鎖功能，必須按設定順序才能啟動設備，保證了設備正常運轉，不會因誤操作引起故障或事故。
6、實用性好，不同型面工件均可處理。
7、處理等級高，可達到 sa2.5級。
8、設備分循環吊鉤和雙吊鉤兩個系列，多個型號，具體選型由工件大小和工作要求而定。
